Як зарядити рацію у польових умовах

У польових умовах проблема рації зазвичай з'являється не тоді, коли вона ламається, а тоді, коли закінчується заряд. Для військових рація — не просто ще один пристрій у спорядженні. Від стабільного зв'язку залежить координація групи, передача інформації та можливість швидко відреагувати, коли обстановка змінюється за хвилини. Те саме, хоч і в іншому масштабі, стосується рятувальників, волонтерів, лісників і туристичних груп: справність станції тут вимірюється не зручністю, а тим, чи вдасться вчасно передати те, що треба передати.

Реальність же така, що найближчої розетки може не бути кілька діб. Акумулятор не чекатиме зручного моменту, щоб сісти, а індикатор починає блимати рівно тоді, коли до сеансу зв'язку лишилося двадцять хвилин. Повербанк у рюкзаку при цьому цілком може бути — і не допомогти, бо в стакана не USB-порт, а окреме кругле гніздо, та й напруга йому потрібна інша.

До речі, у більшості професійних рацій заряджають не саму станцію, а знятий акумулятор — рація тим часом продовжує працювати із запасним. Це вже підказка, чому варто мати не один спосіб живлення, а хоча б два.

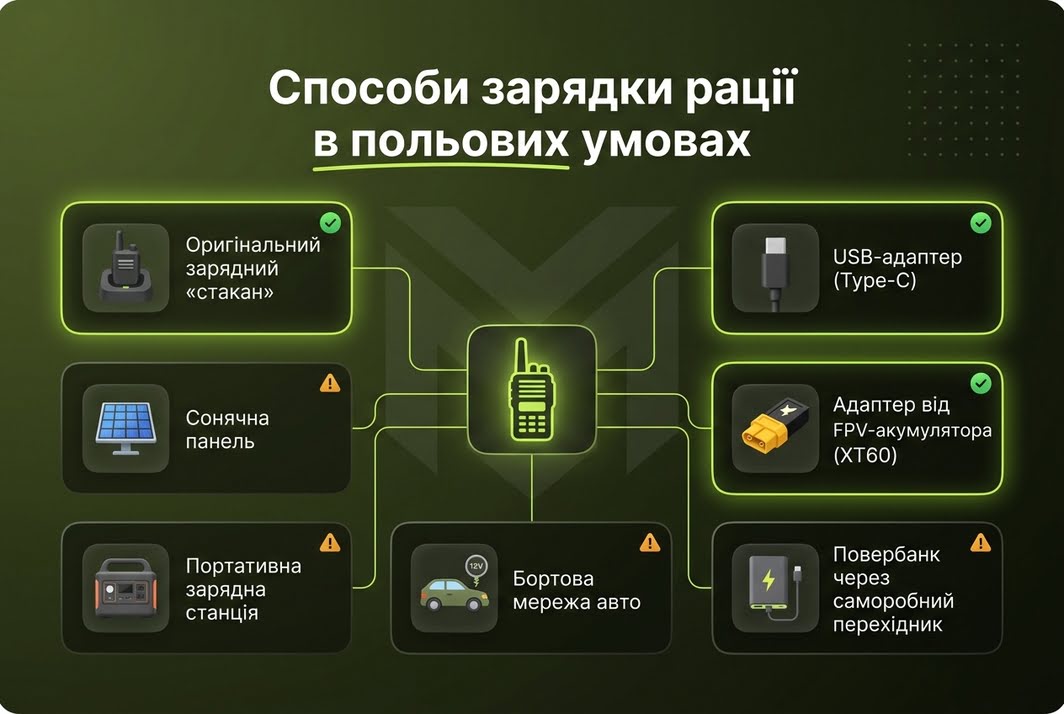

Способи зарядки рації в польових умовах

У польових умовах рацію можна заряджати від різних джерел живлення, але далеко не кожен спосіб варто використовувати без спеціального обладнання:

• оригінальний зарядний «стакан»;
• готовий USB-адаптер (Type-C);
• адаптер від FPV-акумулятора (XT60);
• сонячна панель;
• портативна зарядна станція;
• бортова мережа авто;
• повербанк через саморобний перехідник

У цій статті розглянемо три безпечні варіанти для польових умов: оригінальний зарядний стакан, готовий USB-адаптер та адаптер від FPV-акумулятора через XT60. Решту варіантів ми свідомо не розписуємо покроково.

Причина проста. Кожен із них вимагає точно підібрати вхідну напругу, полярність і тип кабелю під конкретну рацію. Помилка тут може пошкодити акумулятор або призвести до перегріву й займання. Ціна помилки — не зіпсований гаджет, а ризик для людини поруч.

Тому для нас важливіше, щоб і військові, і рятувальники, волонтери чи туристи — усі, хто читає цю статтю, — берегли своє життя, ніж дати вичерпну покрокову інструкцію на кожен випадок. Якщо ви не електротехнік — не експериментуйте, а беріть готове перевірене рішення, розраховане саме під зарядку рації.

Оригінальний зарядний «стакан»

Штатний зарядний пристрій, що йде в комплекті з рацією, — надійний варіант: він розрахований виробником саме під цю модель. Але для польових умов він не завжди зручний: живиться від мережі 230 В або окремого блока живлення, а без розетки чи додаткового джерела просто не працює. Тому в полі його зазвичай доповнюють автономним джерелом — повербанком або FPV-акумулятором.

Два наступні варіанти — це адаптери власної розробки: ми проєктуємо й виготовляємо їх спеціально під конкретні моделі рацій, тому електроніка всередині вже підібрана правильно, і вам не потрібно розраховувати напругу самостійно.

USB-адаптер (Type-C) — для Motorola DP і R7

Якщо у вас рація Motorola серії DP або R7, а під рукою — повербанк із виходом Type-C, зручне рішення — готовий адаптер із входом Type-C. Він містить необхідну електроніку — перетворювач і контролер заряду — для подачі живлення на акумулятор, розрахований під цю модель рації: користувачеві не потрібно самостійно підбирати напругу чи збирати схему. Важливо розуміти: Type-C — це лише фізичний стандарт роз'єму, він сам по собі не гарантує сумісність із конкретною рацією, тому важливий саме готовий адаптер під вашу модель, а не будь-який USB-C кабель.

Для рацій серії DP і серії R7 випускаються окремі адаптери — форма роз'єму під акумулятор у них різна. Але й серія DP, і серія R7 об'єднують багато різних моделей — наприклад, DP4000e, DP4401e чи DP4801e — які можуть використовувати різні акумулятори. Тому сама назва серії ще нічого не гарантує: перевіряйте, чи підходить конкретний адаптер саме до вашої моделі рації та акумулятора, за описом товару.

Адаптер від FPV-акумулятора (XT60) — для Motorola DP і R7

Якщо повербанка немає, а натомість є заряджена FPV-батарея з роз'ємом XT60, окремий накопичувач для рації може й не знадобитися. Спеціальний адаптер приймає живлення FPV-акумулятора і забезпечує потрібні параметри для заряджання рації, для якої він призначений, а заодно дає USB-вихід для телефона чи ліхтарика. Пряме підключення FPV-акумулятора до акумулятора рації чи контактів зарядки без такого адаптера неприпустиме.

Адаптер має окремий контактний майданчик для заряджання акумулятора рації, а також виходи USB-A і Type-C для телефона, ліхтарика чи інших гаджетів. Важливо: порт Type-C тут — це додаткове живлення, а не штатний спосіб заряджання рації; деякі сторонні акумулятори або окремі моделі рацій можуть мати власний порт USB-C — у такому випадку використовуйте лише кабелі та зарядні пристрої, сумісність яких визначена виробником. Сам вхід XT60 призначений під FPV-акумулятор, а не під повербанк. Точні характеристики — на сторінці товару.

Такий варіант особливо зручний там, де FPV-акумулятори вже є частиною спорядження.

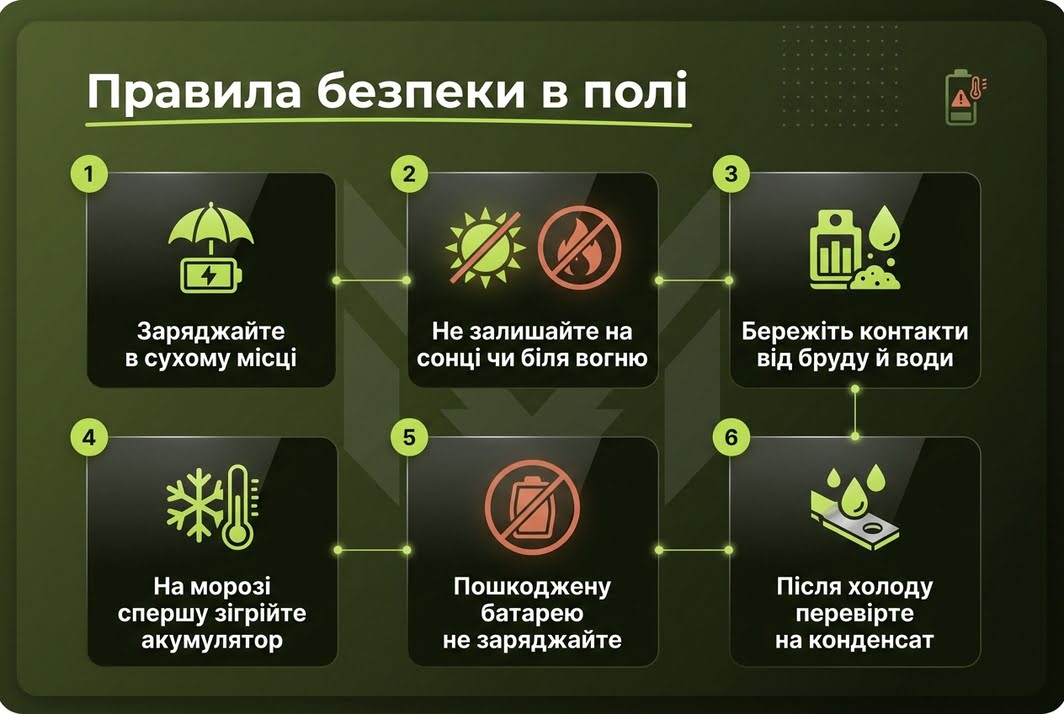

Правила безпеки в полі

Під час заряджання в польових умовах основні ризики пов'язані з перегрівом, вологою, пошкодженням акумулятора та забрудненими контактами. Літієвий елемент, залишений на сонці або біля вогнища, може перегрітися, пошкодитися або створити ризик внутрішнього короткого замикання.

Мінімальний набір правил:

• заряджайте в сухому, захищеному від опадів місці; не допускайте намокання контактів і перегріву (гермомішок — для перенесення, а не для процесу заряджання);
• не залишайте акумулятор на прямому сонці, на прогрітому камені чи біля відкритого вогню;
• ізолюйте з'єднання від бруду й води — забруднені або окиснені контакти можуть перешкоджати нормальному заряджанню;
• на морозі не підключайте холодний акумулятор до заряджання: спочатку дайте йому нагрітися до температури, дозволеної виробником;
• пошкоджену або здуту батарею не заряджайте взагалі;
• після переносу холодної батареї в тепло переконайтеся, що на корпусі та контактах немає вологи, перш ніж підключати заряджання — на холодному металі в теплому вологому повітрі осідає конденсат.

Мінімальний комплект у поле

1. запасний заряджений акумулятор;
2. перевірений адаптер під вашу модель рації (стакан, Type-C або XT60 — залежно від того, яке джерело живлення буде поруч);
3. кабель, який підходить до цього адаптера;
4. гермомішок або інший захист від вологи для перенесення;
5. засіб для очищення контактів.

Рація сіла — що робити?

Якщо заряджання зараз недоступне, переводьте станцію в режим економії негайно, не чекаючи повного розряду. Правильні налаштування допоможуть довше зберегти залишок заряду.

Порядок дій:

• Перемкніть потужність передавача з High на Low — це головна економія, але лише якщо на Low зв'язок із кореспондентом лишається надійним.
• Вимкніть підсвічування екрана й клавіатури.
• Вимкніть непотрібні режими сканування або моніторингу каналів, якщо вони використовуються, і підніміть шумоподавлювач (squelch) рівно настільки, щоб зник постійний шум.
• Якщо режим зв'язку це допускає — домовтеся про графік виходу в ефір і вимикайте станцію між сеансами.

Найбільше струму споживає передача, тому правило звучить так: слухати довго, говорити коротко.

Навіщо возити другу батарею

Заміна акумулятора рації на запасний без зарядки триває секунди проти годин очікування біля адаптера. Тому другий заряджений елемент варто мати в комплекті кожному, хто працює з радіозв'язком у польових умовах — незалежно від того, яким адаптером ви заряджаєте основний.

Як не зірвати цикл заряду

Перед заряджанням огляньте контакти акумулятора та зарядного пристрою. Вони мають бути сухими й чистими. Якщо контакти забруднені, очистіть їх відповідно до рекомендацій виробника.

Порядок дій:

1. Під'єднайте кабель живлення до адаптера.
2. Переконайтеся, що зарядний пристрій увімкнений і працює відповідно до індикації виробника.
3. Вставте рацію або знятий акумулятор до клацання.
4. Дочекайтеся зміни індикації на «йде заряд» і не чіпайте пристрій.
5. Зніміть батарею після сигналу про повний заряд.
